Rénovation passive

Nous avons eu l’occasionde faire une rapide thermographie de la maison le 26 février à la tombée du jour (aux environs de 19 h). La thermographie est souvent difficile à interpréter pour un novice, et la comparaison entre des images prises à 3 ans d’écart dans des conditions différentes est un exercice encore plus délicat. Si les images sont parlantes, attention donc à ne pas les interpréter trop strictement. La température intérieure en 2010 était supérieure à celle en 2013, pour assurer un confort équivalent dans une maison aux parois froides.

Suppression du pont thermique mur-plancher haut par l’isolation extérieure :

Suppression de l’entrée d’air froid au dessus de la porte fenêtre au sud :

Suppression du pont thermique d’angle par l’isolation extérieure :

Suppression des multiples ponts thermiques linéaires et ponctuels par l’isolation du toit :

Suppression d’un énorme pont thermique par l’isolation du toit :

Suppression d’un défaut d’isolation et d’un pont thermique par isolation continue entre le toit et les murs :

Il y a beaucoup d’autres exemples de ce genre, la maison avant rénovation ayant collectionné presque tous les cas des ponts thermiques classiques d’une isolation intérieure approximative et la rénovation ayant été conçu pour la rendre passive.

Cependant, il en y en a encore quelques uns, ponctuels et sans grand influence sur le confort ou la consommation :

On aperçoit une probable fuite d’air apparue après les travaux (qui sera corrigée avant la finition), un léger manque d’isolation du poteau bois et le point faible des vitrages très isolants : les intercalaires.

Vue de l’extérieur, la façade sud reste très froide :

Surtout comparée à une maison traditionnelle voisine, avec le même orientation et au même moment :

Du gel, une arrivée de neige plutôt inhabituelle, l’hiver est toujours la. Mais de la douceur aussi par moment…

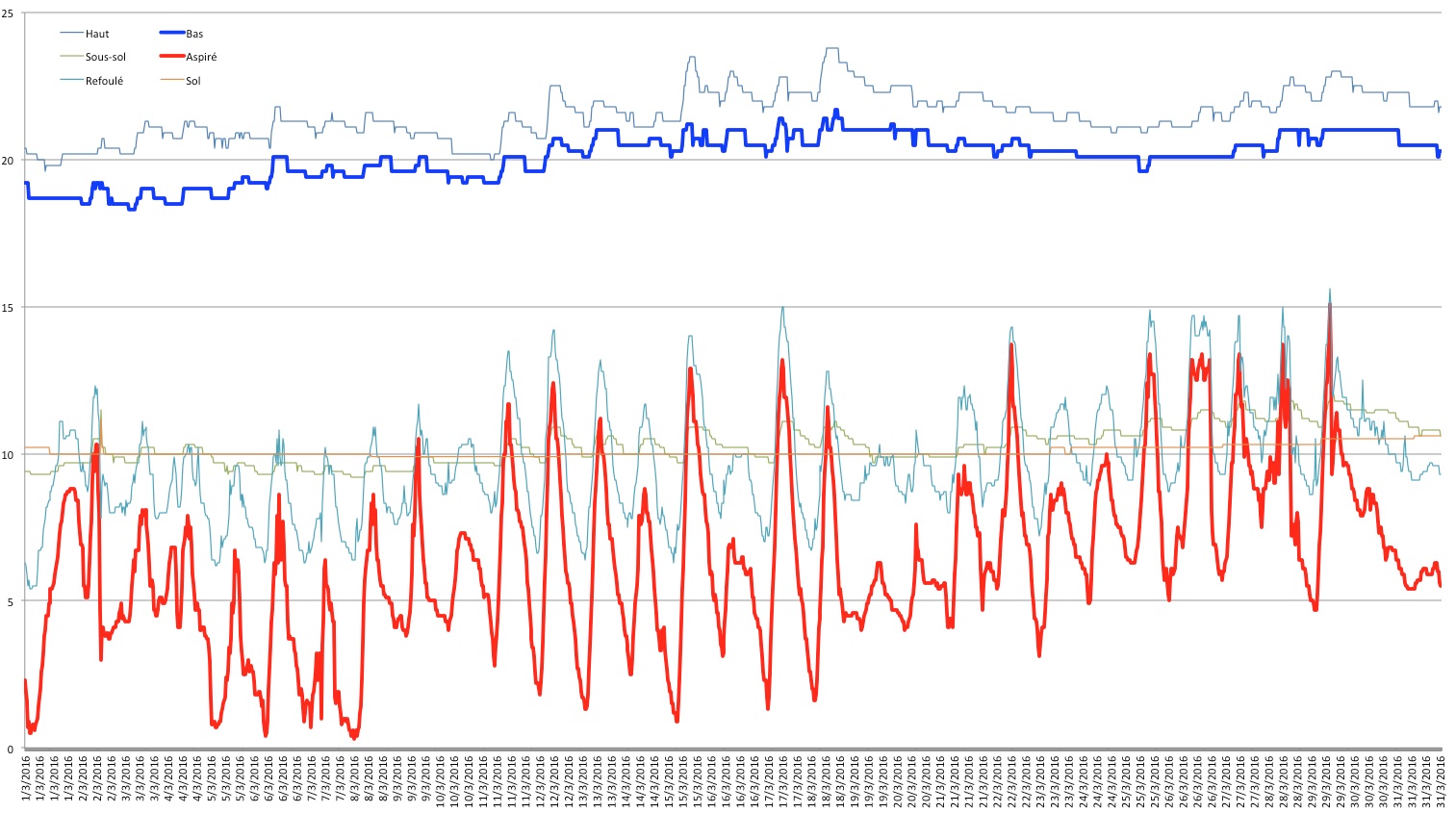

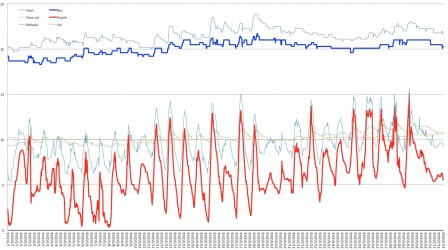

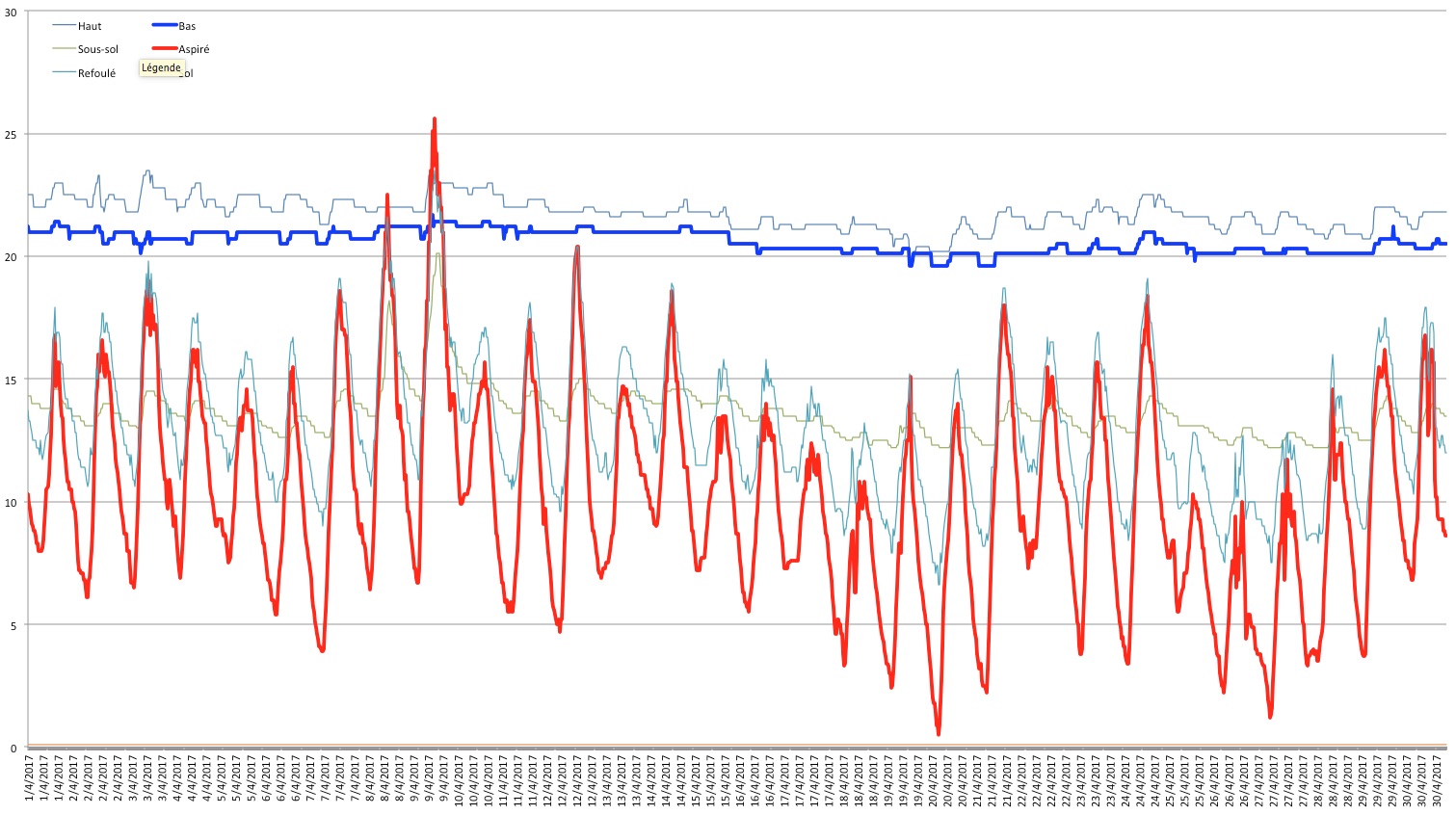

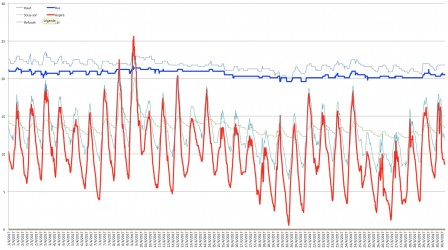

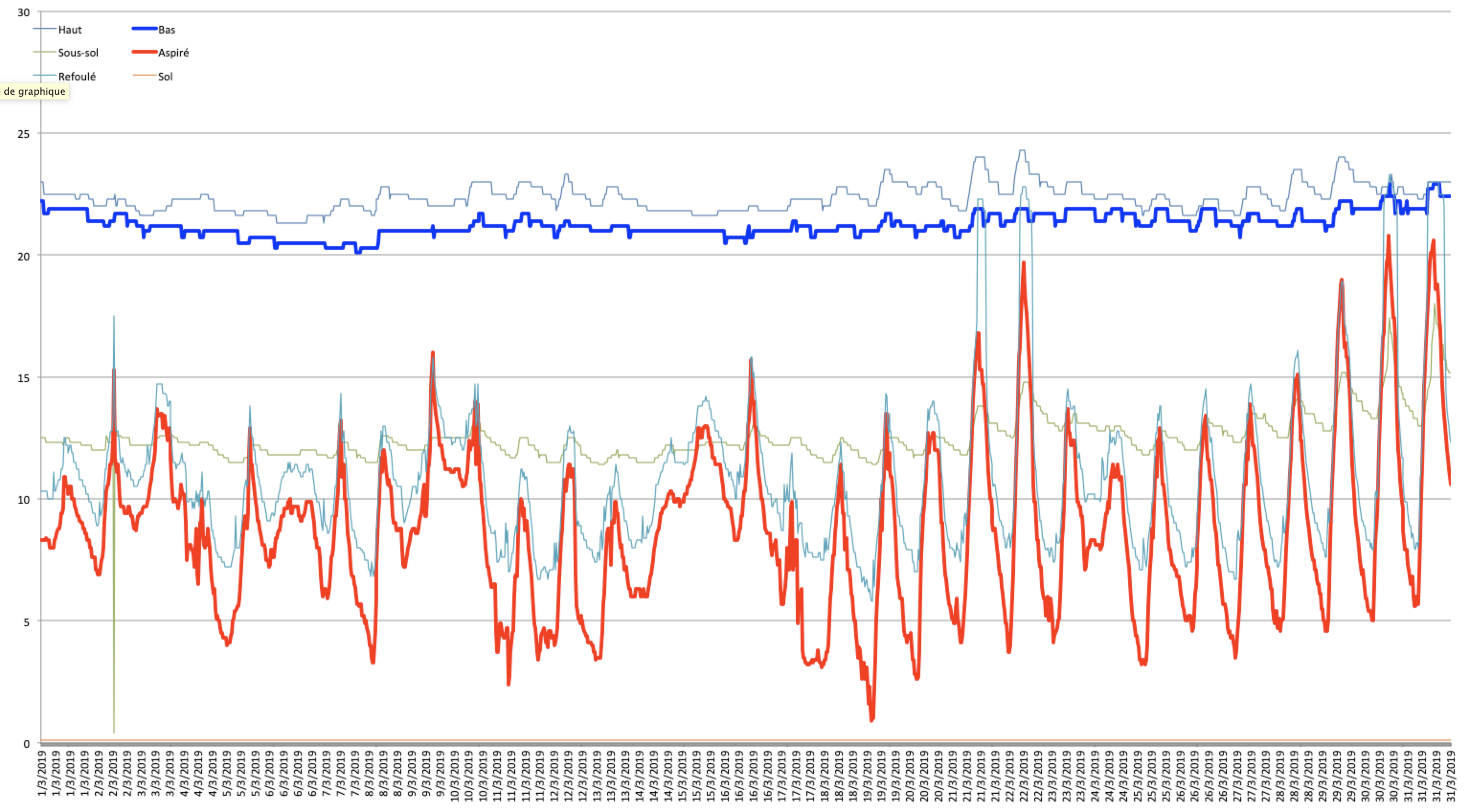

Place aux courbes : La courbe rouge représente la température extérieure, la courbe bleue la température intérieure.

On note une température intérieure plutôt élevée et des variations assez larges, surtout lorsqu’il fait plus froid dehors. Cela reste dans une bande de 2 °C, mais on voit bien l’action du chauffage. Nous verrons que les consommations s’en ressentent…
Le confort reste optimal, toujours grâce à l’absence de courant d’air froid (vive la VMC double flux) et aux parois qui restent chaudes (vive la grosse isolation extérieure).

Le saison de chauffe a maintenant commencée. Normale, l’allumage des radiateurs est prévu chaque année en novembre. Vous pourrez deviner sur la courbe quand le déclenchement fut réel.

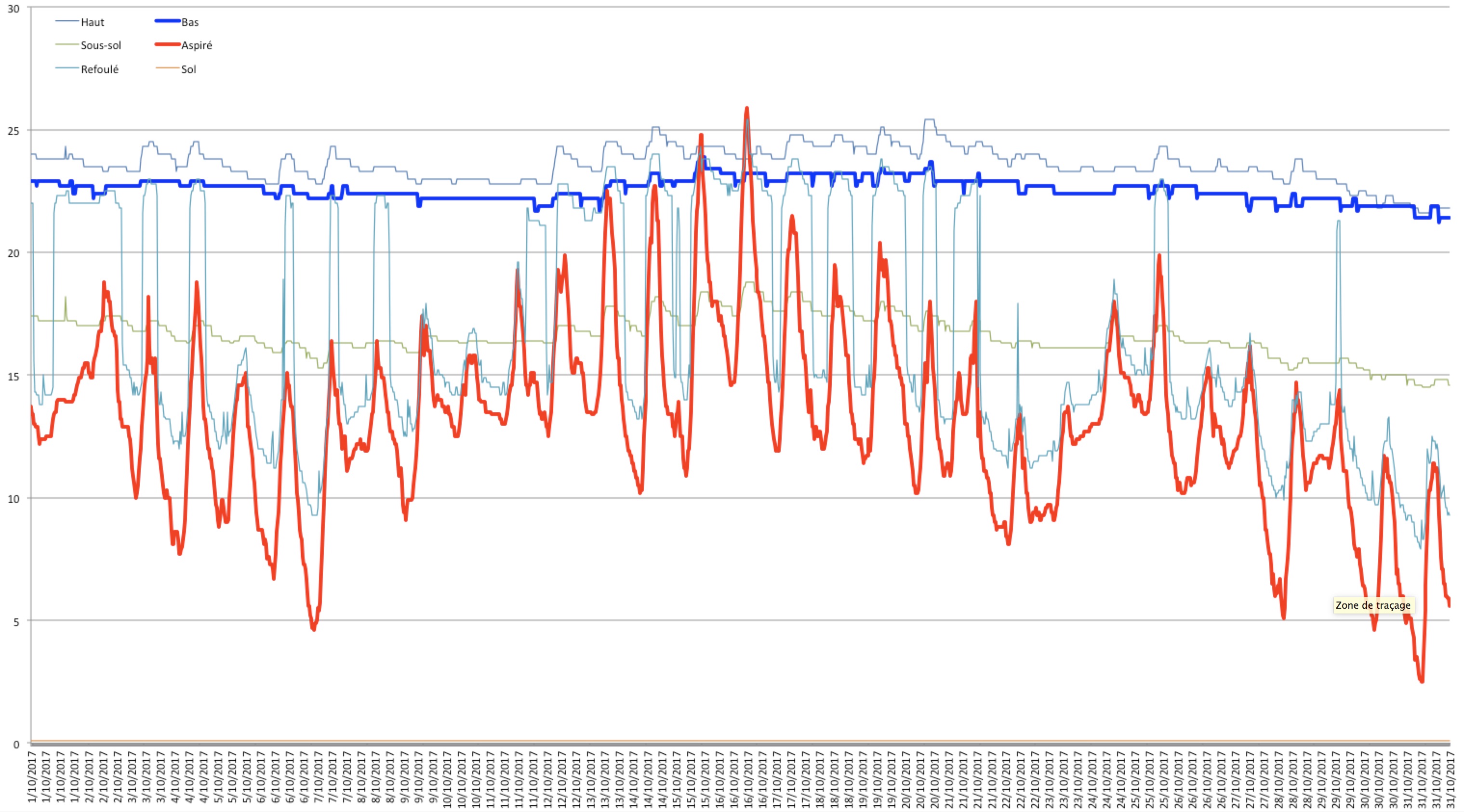

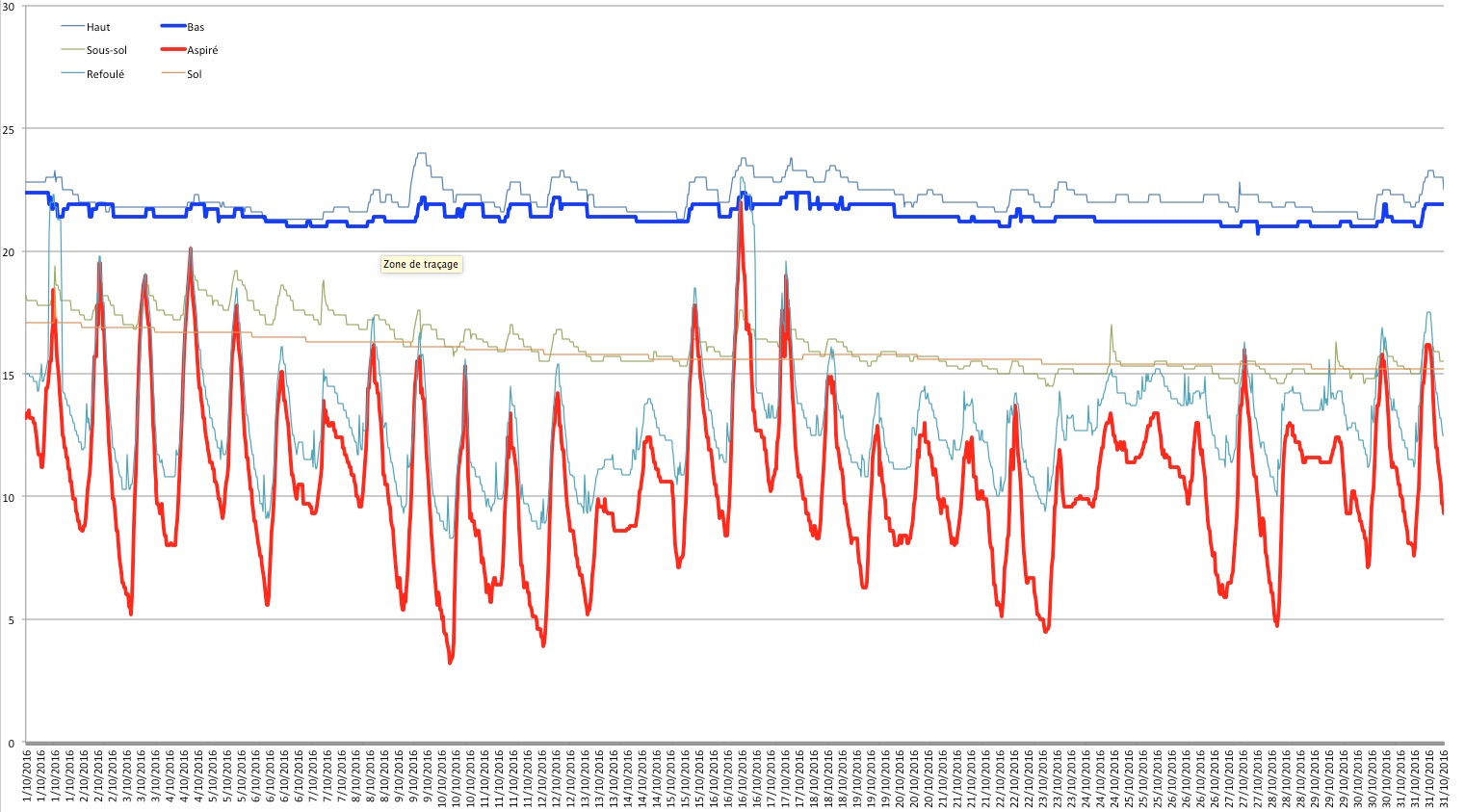

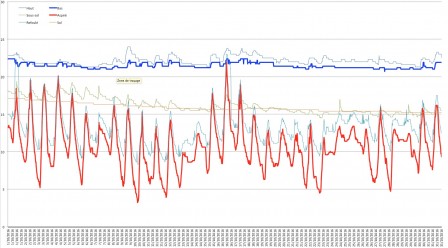

Place aux courbes :

La courbe rouge représente la température extérieure, la courbe bleue la température intérieure.

Le confort thermique est toujours optimal, la température intérieure variant peu autour de 20 °C, bien que les gelées soient arrivées. L’homogénéité est toujours appréciable, même s’il fait un peu plus chaud en haut qu’en bas. La température du sous-sol de la maison rejoint celle du sol sur laquelle elle est posée, ce qui fait qu’il fait maintenant “bon” dans le garage.

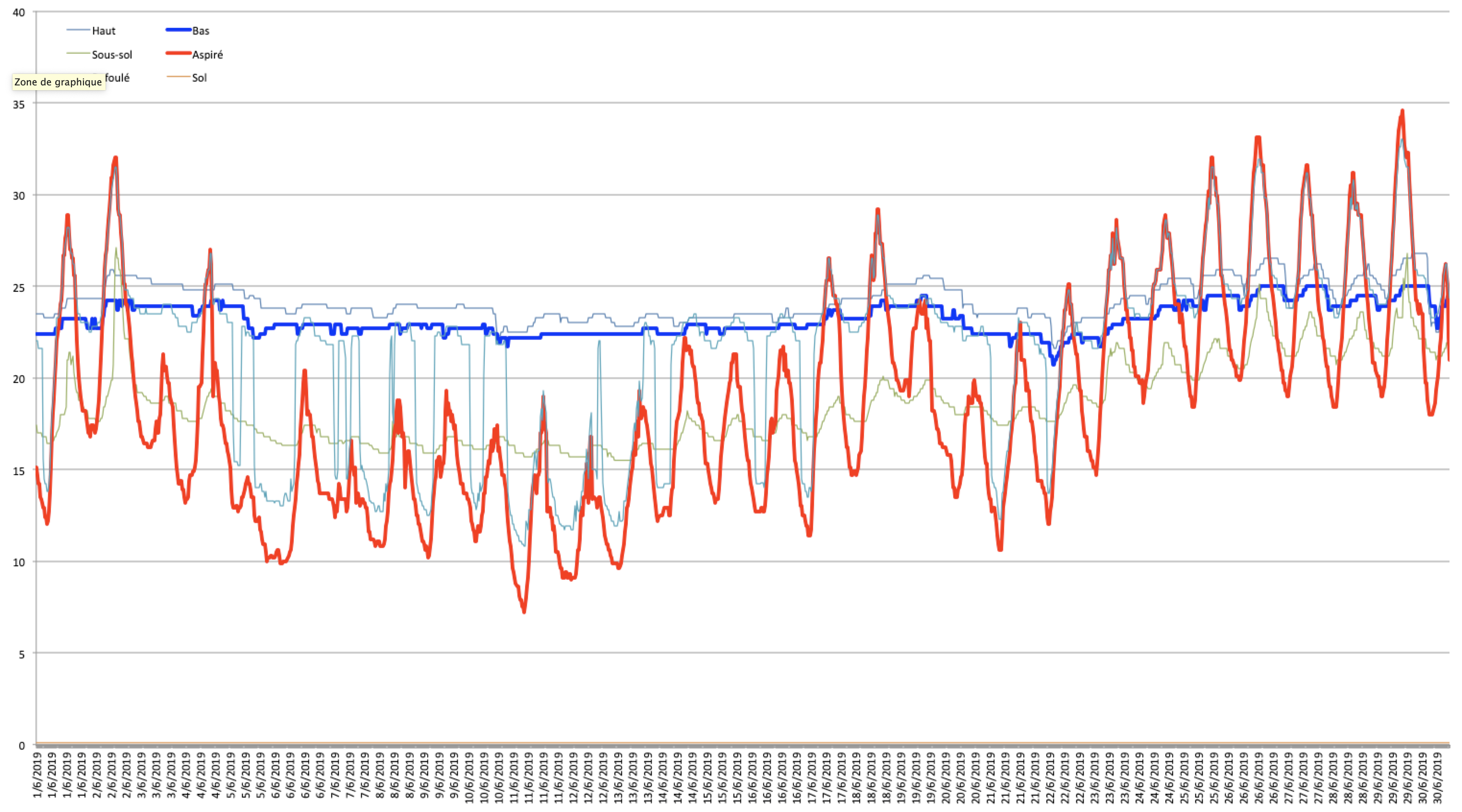

Une erreur bête n’a pas permis de collecter les températures de juillet. Mais comme elles n’avaient rien d’exceptionnelles, ce n’est pas si grave. Par contre, en août, nous avons eu un épisode de forte chaleur intéressant à étudier. Si vous lisez ce site régulièrement, vous connaissez déjà le ressenti vécu. Mais avec des chiffres rassemblés en courbes, c’est beaucoup mieux :
(comme d’habitude sur ce site, cliquez sur l’image pour agrandir)

La courbe rouge représente la température extérieure, la courbe bleue la température intérieure. On y voit en particulier la réaction de la maison à la pointe de température lors de l’épisode de chaleur du 17, 18 et 19 août. En regardant finement, on peut deviner la période de refroidissement par ventilation naturelle. On voit aussi qu’il a fait froid cette nuit

Les autres courbes présentent un intérêt, à condition de bien les interpréter, selon le placement exact des capteurs de mesure. On devine le potentiel de refroidissement par le sol qui n’a pas dépassé 17 °C
